Como decifrar o código de um rolamento: guia completo de nomenclatura, série e folga interna

A lógica geral por trás do código

Todo código de rolamento é montado em camadas, e cada camada responde uma pergunta técnica diferente. A primeira camada, geralmente um ou dois dígitos no início do código, responde "que tipo de rolamento é esse". A segunda camada, os dois dígitos seguintes, responde "qual o diâmetro interno". A partir daí, uma sequência de letras e números, os sufixos, respondem perguntas específicas sobre vedação, folga, gaiola e precisão. Entender essa divisão em camadas é o que transforma um código que parece aleatório em uma descrição técnica completa da peça.

O tipo construtivo

O primeiro bloco do código indica a família do rolamento. O número 6 identifica rolamento rígido de esferas de uma carreira, o tipo mais comum na indústria. O número 3, ou os prefixos 32 e 33, identificam rolamentos de contato angular ou de rolos cônicos métricos. Os prefixos 22 e 23 identificam rolamentos autocompensadores de rolos, usados quando existe risco de desalinhamento do eixo. As letras NU, NJ e NUP identificam rolamentos de rolos cilíndricos, usados em aplicações de alta carga radial e velocidade elevada. E o prefixo 302 ou 313 identifica rolamentos de rolos cônicos de uso mais pesado, comuns em redutores e caixas de engrenagens.

O diâmetro interno

Depois do tipo construtivo vêm dois dígitos que indicam o diâmetro interno em milímetros, seguindo uma regra matemática simples a partir da série 04: multiplique o número por 5. Assim, 04 corresponde a 20 milímetros, 05 corresponde a 25 milímetros, 06 corresponde a 30 milímetros, e 10 corresponde a 50 milímetros. As exceções ficam concentradas nos códigos mais baixos, usados em rolamentos pequenos: 00 corresponde a 10 milímetros, 01 corresponde a 12 milímetros, 02 corresponde a 15 milímetros e 03 corresponde a 17 milímetros. Rolamentos com diâmetro interno acima de 500 milímetros costumam ter o valor escrito por extenso no próprio código, sem seguir essa regra de multiplicação.

O sufixo de vedação

Depois do número base, o primeiro sufixo que costuma aparecer é o de vedação. A sigla 2RS indica vedação de contato (borracha) dos dois lados do rolamento. RS indica vedação de contato de um lado só. ZZ indica proteção metálica (chapa) dos dois lados, que veda menos contra líquidos, mas permite rotação mais livre. Z indica proteção metálica de um lado. E a ausência de qualquer sufixo de vedação indica rolamento aberto, sem proteção, geralmente usado quando o próprio alojamento do equipamento já protege contra contaminação.

O sufixo de folga interna

O sufixo de folga interna aparece com as siglas C2, C3 e C4, ou fica implícito quando o rolamento segue a folga padrão CN, que normalmente não aparece escrita no código. C2 indica folga menor que a padrão, usada em aplicações de baixa vibração e alta precisão de posicionamento. C3 indica folga maior que a padrão, recomendada quando o ajuste do eixo é mais justo ou a temperatura de operação é mais alta, já que o aquecimento tende a reduzir a folga interna durante o funcionamento. C4 indica folga ainda maior, usada em motores elétricos de maior porte e aplicações com variação térmica mais acentuada. Escolher a folga errada é uma causa comum de ruído excessivo (folga maior que o necessário) ou de aquecimento e travamento (folga menor que o necessário).

O sufixo de gaiola e o sufixo de precisão

O sufixo de gaiola, representado por letras que variam conforme o fabricante, como J, M, MP ou TN, indica o material e o desenho da peça que mantém as esferas ou rolos espaçados dentro do rolamento. Gaiolas em latão maciço, por exemplo, suportam rotações mais altas do que gaiolas em aço estampado. O sufixo de precisão, representado por códigos como P0, P6, P5 e P4, indica o grau de tolerância dimensional do rolamento, sendo P0 o padrão de uso geral e os demais indicando tolerâncias progressivamente mais apertadas, exigidas em spindles de máquinas CNC, fusos de esferas e outras aplicações de alta rotação e alta precisão.

Lendo um código completo na prática

Um código como 6305 2RS C3 pode agora ser lido peça por peça: 6 indica rolamento rígido de esferas de uma carreira, 3 indica a série de largura e diâmetro externo (nesse caso, série 3, mais robusta que a série 2), 05 indica diâmetro interno de 25 milímetros, 2RS indica vedação de contato dos dois lados, e C3 indica folga interna maior que a padrão. Essa mesma lógica se aplica a qualquer rolamento métrico rígido de esferas, e é a base para ler corretamente também rolamentos de rolos cilíndricos e autocompensadores, ajustando apenas o significado do primeiro bloco.

Por que essa leitura evita retrabalho

Dois rolamentos com o mesmo número base, mas sufixos diferentes, não são o mesmo produto. Um 6305 ZZ C3 e um 6305 2RS CN têm vedações e folgas diferentes, e usar um no lugar do outro pode tanto reduzir a vida útil quanto criar folga inadequada em um eixo que precisava de um ajuste mais preciso. Antes de fechar um pedido de reposição, vale conferir o código completo gravado no próprio rolamento antigo, sempre que ele ainda estiver legível, e não apenas a etiqueta da caixa, que pode estar incompleta ou referente a um lote diferente.

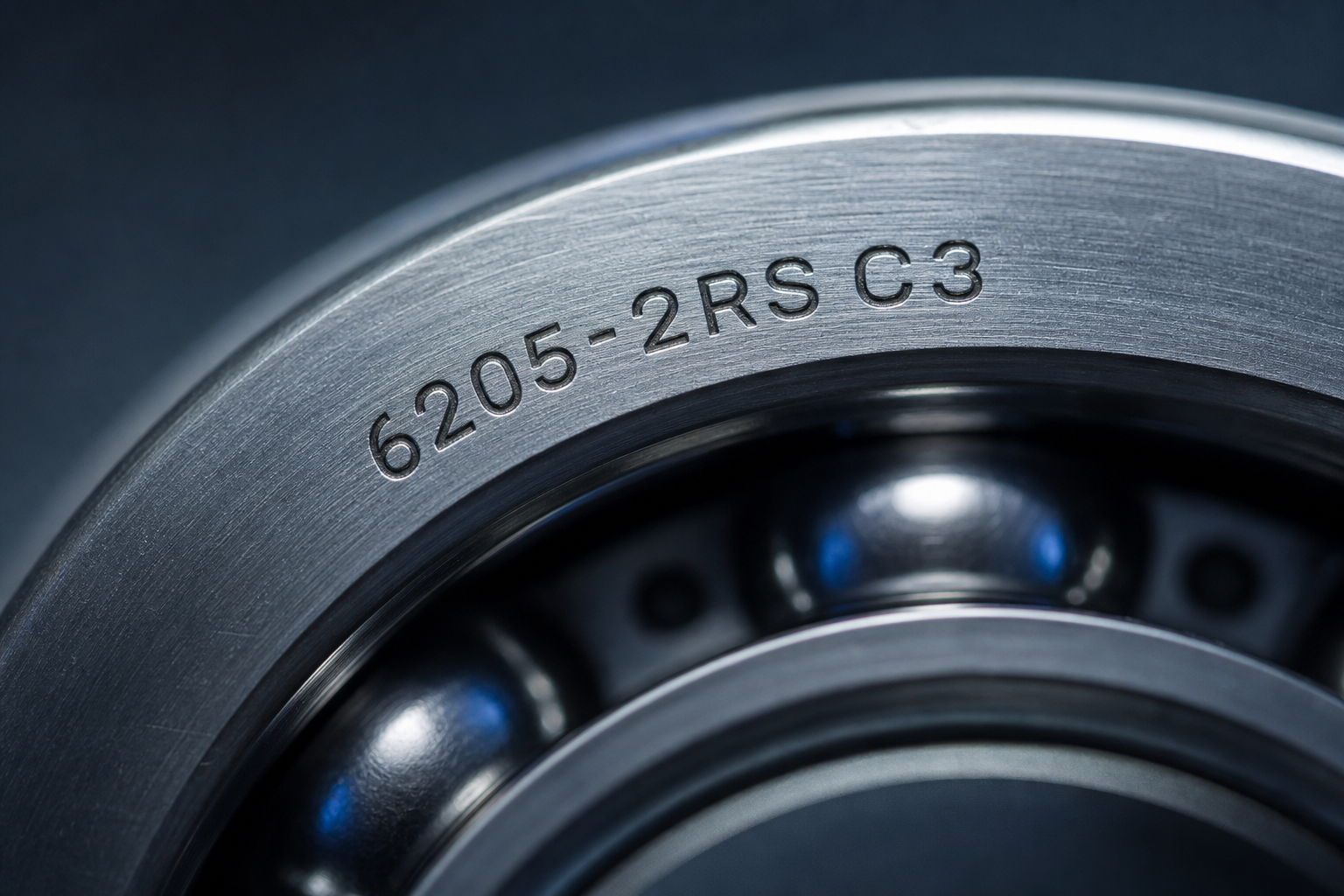

Resposta direta: o código de um rolamento não é aleatório. Ele descreve, em ordem, o tipo construtivo, a série dimensional, o diâmetro interno e uma sequência de sufixos que indicam vedação, folga interna, gaiola e precisão. Um código como 6205 2RS C3 pode ser lido peça por peça, e essa leitura evita pedir a referência errada.
